ATC Индустрия 4.0: основы числового программного управления

В журнале Наноиндустрия вышла публикация о станке ATC Индустрия 4.0

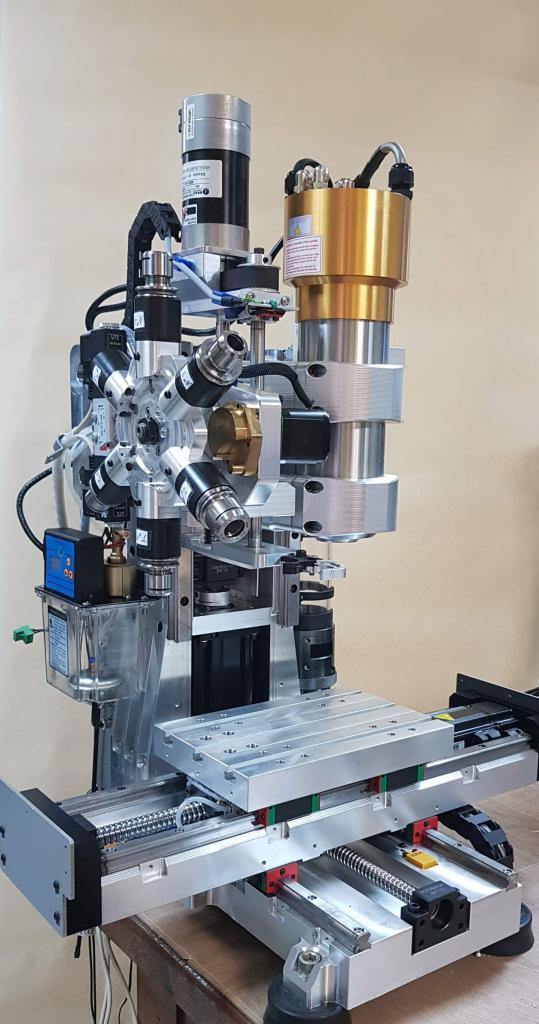

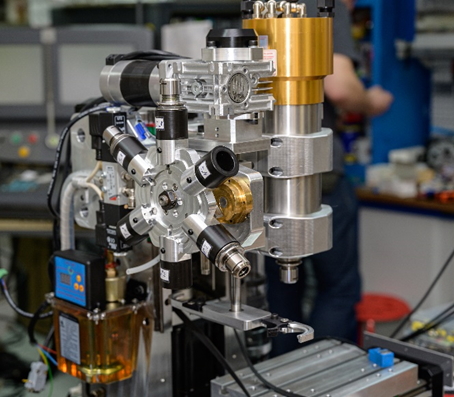

В этой статье мы приводим поэтапное описание работы на станке с автосменой инструмента ATC Индустрия 4.0.
Числовое программное управление (ЧПУ) осуществляет автоматическое управление приводами и узлами станка по заданной управляющей программе. Обычно, такие программы составлены на специализированном языке программирования – G-код. Они представляют собой последовательность команд выполнения простейших операций станка.
Для автоматизации создания управляющих программ для ЧПУ по готовым 3D-моделям применяются автоматизированные системы технологической подготовки производства (АСТПП) или CAM-системы. Они позволяют смоделировать процесс обработки детали на ПК. Мы используем CAM-систему HSMXpress.

В процессе моделирования обработки вначале задаются параметры заготовки, из которой будет изготовлена деталь. На заготовке определяется начальная точка, по которой осуществляется привязка к координатам станка. Затем для отдельных элементов модели, таких как паз, карман, группа отверстий и т.д. создаются операции. Для каждой операции определяется инструмент и рабочие параметры. Инструмент может быть взят из базы данных, соответствующей реальному набору инструментов в корзине станка.
После определения всех операций генерируются траектории движения инструментов. В CAM-системе можно симулировать обработку заготовки и сравнить получившийся результат с исходной 3D моделью.
Продолжение читайте в статье Яминский И. В., Ахметова А. И. ATC "Индустрия 4.0": основы числового программного управления // Наноиндустрия. — 2019. — Т. 12, № 6. — С. 366–369.
https://istina.msu.ru/publications/article/253706408/
